Cấu tạo băng tải con lăn xích và cách hoạt động chi tiết

Băng tải con lăn xích là một trong những hệ thống truyền tải vật liệu phổ biến trong công nghiệp nặng, đặc biệt phù hợp với các sản phẩm có tải trọng...

Băng tải con lăn xích là một trong những hệ thống truyền tải vật liệu phổ biến trong công nghiệp nặng, đặc biệt phù hợp với các sản phẩm có tải trọng lớn. Việc hiểu rõ cấu tạo băng tải con lăn xích giúp doanh nghiệp lựa chọn đúng thiết bị, vận hành an toàn và tăng tuổi thọ cho toàn hệ thống. Bài viết dưới đây phân tích chi tiết từng bộ phận, cách hoạt động và các lưu ý quan trọng khi sử dụng.

Băng tải con lăn xích là gì?

Băng tải con lăn xích (Chain Roller Conveyor) là hệ thống vận chuyển sử dụng các con lăn được liên kết với nhau bằng xích truyền động, giúp di chuyển hàng hóa có tải trọng trung bình đến nặng như thùng hàng, pallet, linh kiện cơ khí, gỗ hoặc thiết bị công nghiệp. Ứng dụng này mang lại khả năng vận chuyển ổn định, chính xác, phù hợp với môi trường nhà máy yêu cầu độ bền cao và vận hành liên tục.

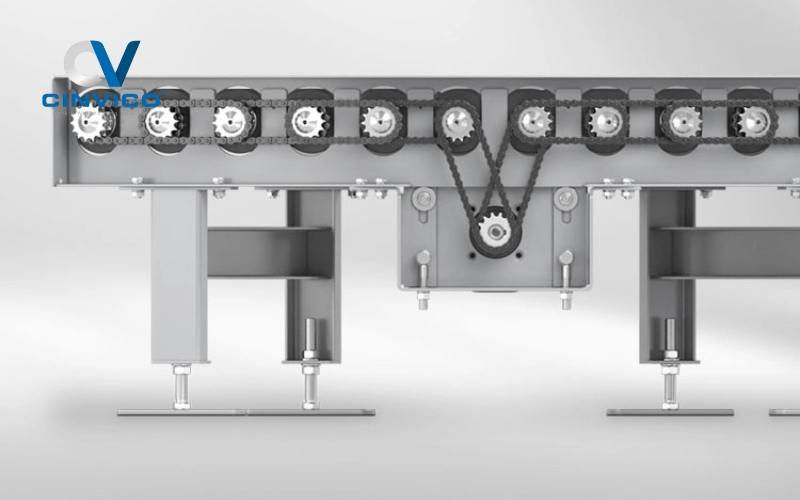

Cấu tạo băng tải con lăn xích

Cấu tạo băng tải con lăn xích gồm nhiều bộ phận liên kết với nhau tạo thành hệ thống truyền động mạnh mẽ và ổn định:

Khung băng tải

Khung thường được làm từ thép sơn tĩnh điện hoặc thép mạ kẽm, đảm bảo độ cứng, khả năng chịu tải và hạn chế rung lắc khi vận hành. Thiết kế khung có độ dày từ 1.5 - 3mm tùy mức tải trọng.

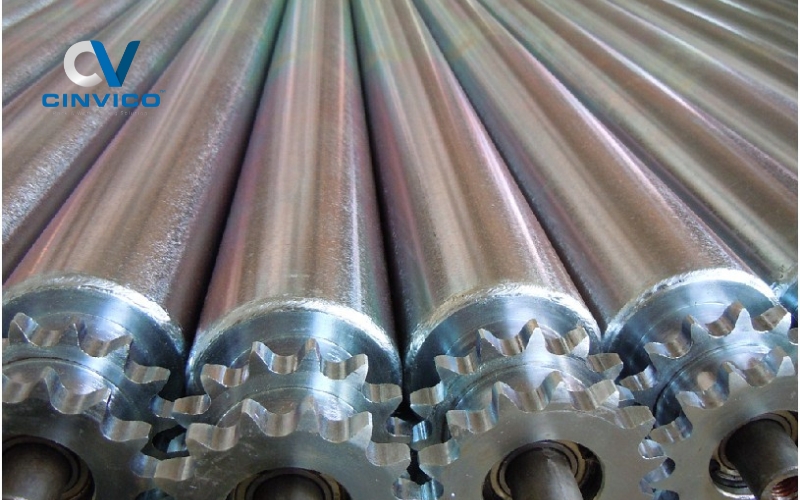

Con lăn

Con lăn có thể sử dụng vật liệu inox, thép mạ kẽm hoặc thép nhúng nóng. Kích thước con lăn thay đổi từ Ø48 - Ø89 tùy loại hàng hóa. Con lăn được gia công chính xác để quay trơn, hạn chế ma sát và đảm bảo độ bền trong môi trường làm việc dài hạn.

Xích truyền động

Xích truyền động được lắp hai bên con lăn, có nhiệm vụ kéo toàn bộ hệ thống vận chuyển. Tùy yêu cầu tải trọng mà sử dụng xích đơn, xích đôi hoặc xích ba nhằm tăng độ bám và hạn chế trượt.

Bánh răng

Bánh răng được gắn cố định vào đầu con lăn, ăn khớp trực tiếp với xích. Vai trò của bánh răng là đảm bảo con lăn quay đồng bộ với tốc độ ổn định.

Motor và hộp số

Motor kéo cấp lực chính cho toàn hệ thống. Hộp số giảm tốc giúp điều chỉnh tốc độ băng tải phù hợp: chậm - trung bình - nhanh, tùy vào yêu cầu sản xuất.

Chân băng tải và bánh xe

Chân băng tải được làm chắc chắn, có thể điều chỉnh độ cao. Một số mẫu có thêm bánh xe di chuyển giúp thay đổi vị trí khi bố trí layout nhà xưởng.

Thanh chắn và phụ kiện đi kèm

Bao gồm thanh dẫn hướng, sensor cảm biến, thanh chắn bảo vệ, bộ điều khiển và hộp điện. Các phụ kiện này giúp quá trình vận chuyển an toàn và tối ưu hơn.

Cách hoạt động của băng tải con lăn xích

Hệ thống hoạt động theo nguyên lý truyền động cơ học:

Motor tạo lực quay → truyền tới hộp số giảm tốc.
Hộp số điều chỉnh tốc độ và truyền lực tới xích kéo.
Xích kéo ăn khớp với bánh răng gắn trên con lăn → con lăn đồng loạt quay theo cùng tốc độ.
Hàng hóa đặt trên bề mặt con lăn được di chuyển nhờ lực quay đều và ổn định.

Nhờ cấu tạo cứng cáp, đồng bộ, cấu tạo băng tải con lăn xích giúp hệ thống vận hành mạnh mẽ, đặc biệt hiệu quả trong môi trường công nghiệp nặng.

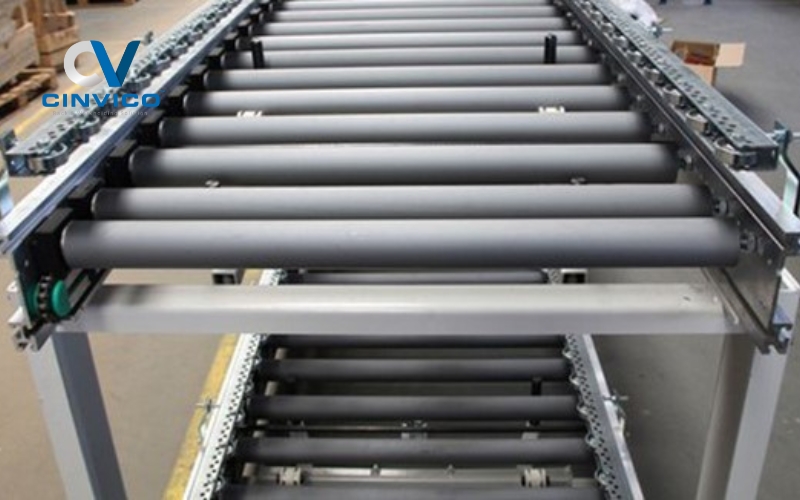

Cách hoạt động của băng tải con lăn xích

Ưu nhược điểm của băng tải con lăn xích

Ưu điểm:

Chịu tải lớn, phù hợp cho pallet, thùng hàng nặng
Hoạt động ổn định, ít trượt, độ chính xác cao
Độ bền tốt trong môi trường công nghiệp
Bảo trì đơn giản, dễ thay thế phụ kiện
Có thể thiết kế theo nhiều kích thước, chiều dài tùy yêu cầu

Nhược điểm:

Tiếng ồn lớn hơn so với con lăn tự do
Cần bôi trơn định kỳ để tránh mài mòn xích
Chi phí đầu tư cao hơn băng tải không động cơ

>>> Xem thêm: Nguyên lý hoạt động băng tải con lăn trong hệ thống sản xuất

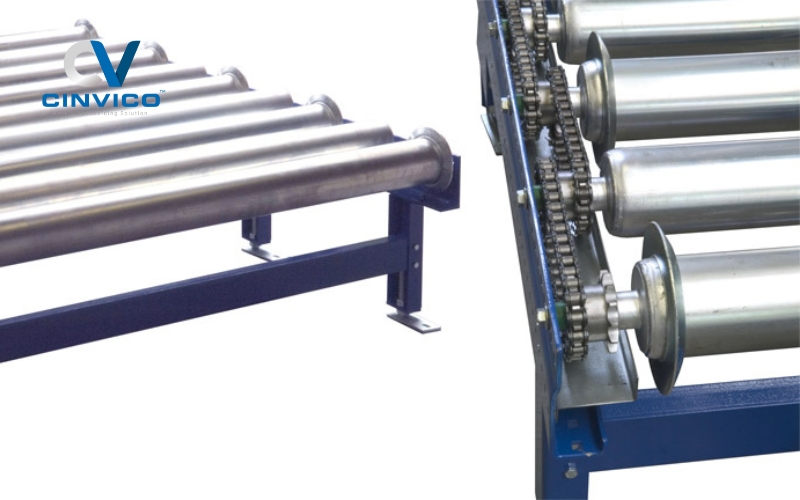

Một số lưu ý khi sử dụng băng tải con lăn xích

Để hệ thống hoạt động bền bỉ và an toàn:

Kiểm tra định kỳ độ căng của xích
Bôi trơn xích và bánh răng theo đúng chu kỳ
Không để vật nặng vượt quá tải trọng thiết kế
Đảm bảo motor và hộp số được vệ sinh, bảo dưỡng đúng kỹ thuật
Kiểm tra độ đồng trục của con lăn để tránh lệch hướng
Không để hàng hóa rơi giữa các con lăn gây kẹt cơ khí

Thực hiện đúng các lưu ý trên giúp kéo dài tuổi thọ và tối ưu hiệu quả vận chuyển.

Địa chỉ mua băng tải con lăn xích ở đâu?

Cinvico là đơn vị uy tín trong lĩnh vực cung cấp băng tải công nghiệp, trong đó nổi bật là dòng băng tải con lăn xích chất lượng cao. Cinvico cam kết:

Thiết kế đúng yêu cầu tải trọng và kích thước
Sử dụng vật liệu đạt chuẩn, con lăn quay trơn, êm, bền
Motor và hộp số chất lượng cao, tuổi thọ dài
Hệ thống khung chắc chắn, thẩm mỹ, an toàn
Báo giá cạnh tranh. hỗ trợ kỹ thuật tận nơi

Hiểu rõ cấu tạo băng tải con lăn xích và cách hoạt động sẽ giúp doanh nghiệp lựa chọn được hệ thống phù hợp, vận hành an toàn và đạt hiệu suất tối đa. Đây là giải pháp tối ưu cho các ngành cần vận chuyển hàng nặng với tần suất cao. Nếu bạn cần tư vấn hoặc thiết kế băng tải theo yêu cầu, Cinvico luôn sẵn sàng hỗ trợ bằng kinh nghiệm và năng lực sản xuất chuyên nghiệp. >>> Xem thêm: Ứng dụng băng tải con lăn xếp trong các ngành công nghiệp
